Éléments de conduite d'air

Plateau à flasques :

pictos6

Pour assurer une parfaite étanchéité des extrémités du profilé. Profilés ainsi utilisables comme conduit d'air comprimé
Pour l'arrivée et la sortie d'air comprimé en cas de remplacement des vis d'obturation par des vissages pneumatiques
Usinage des profilés : Taraudage M12 dans les alésages centraux
Pour une pression maximale (pmax) de 8 bar

Raccord / Raccord vissé M12-1/4" :

pictos6

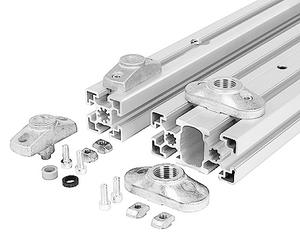

Raccord :

Pour l'arrivée ou la sortie d'air comprimé à n'importe quel endroit du profilé
G3/8" pour le raccordement à l'alésage central de profilé
G1/2" pour le raccordement à la chambre creuse de profilé
Adapté aux profilés standards et légers
Usinage des profilés : Perçage de logement à fond plein DI9, 8 ; perçage de logement à fond plein ø21 mm
Pour une pression maximale (pmax) de 8 bars

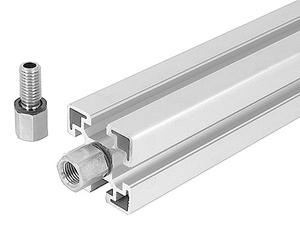

Raccord vissé M12-1/4" :

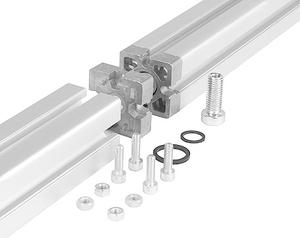

Jonction bout à bout :

pictos6

Joint pour jonction face avant pour l'air comprimé de profilés conducteurs
Usinage des profilés : Trou lisse D17 (45x90, 45x180) ; perçage de logement à fond plein LF (90x90L)
Pour une pression maximale (pmax) de 8 bars

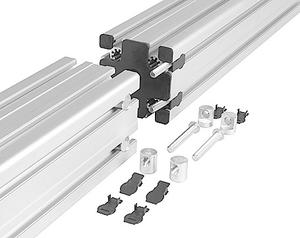

Connecteur bout à bout 45 Pneu / Connecteur en T 45 Pneu :

pictos6

Connecteur bout à bout 45 Pneu pour la jonction face avant mécanique et pneumatique de deux profilés 45x45 ou 45x45L, alésage central à utiliser comme conduit d'air comprimé
Connecteur en T 45 Pneu pour la jonction mécanique et pneumatique de deux profilés 45x45 ou 45x45L à un angle de 90°, alésage central à utiliser comme conduit d'air comprimé
Usinage des profilés : M12 dans alésage central ; perçage de logement à fond plein DI9, 8 ; perçage de logement à fond plein ø21 mm
Pour une pression maximale (pmax) de 8 bars

Connecteur bout à bout 45 Pneu :

Matériaux :
