Domaines d'activités concernés:

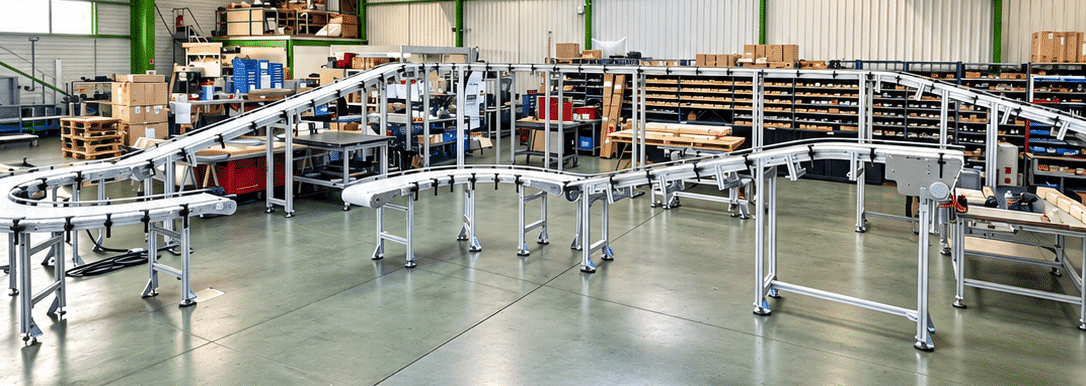

Le convoyeur VarioFlow Belt en quelques chiffres
- 25 m de convoyage
- 420 mm de largeur
- 32 m/min de vitesse maximale sur notre configuration
- 180° de courbe ascendante
- 1 entraînement
- 1 chaîne modulaire à adhérence adaptée à la partie ascendante de l'installation
Pourquoi avoir choisi le VarioFlow Belt ?
Le VarioFlow Belt Bosch Rexroth offre une surface de convoyage large et régulière particulièrement intéressante lorsque les produits transportés nécessitent davantage de stabilité et de surface d'appui.
Sa conception modulaire permet également de réaliser des implantations comprenant des courbes et des changements de niveau, tout en s'intégrant dans l'environnement VarioFlow de Bosch Rexroth.
Pour ce projet, cette flexibilité nous a permis de concevoir le parcours du convoyeur autour des contraintes de l'installation existante.

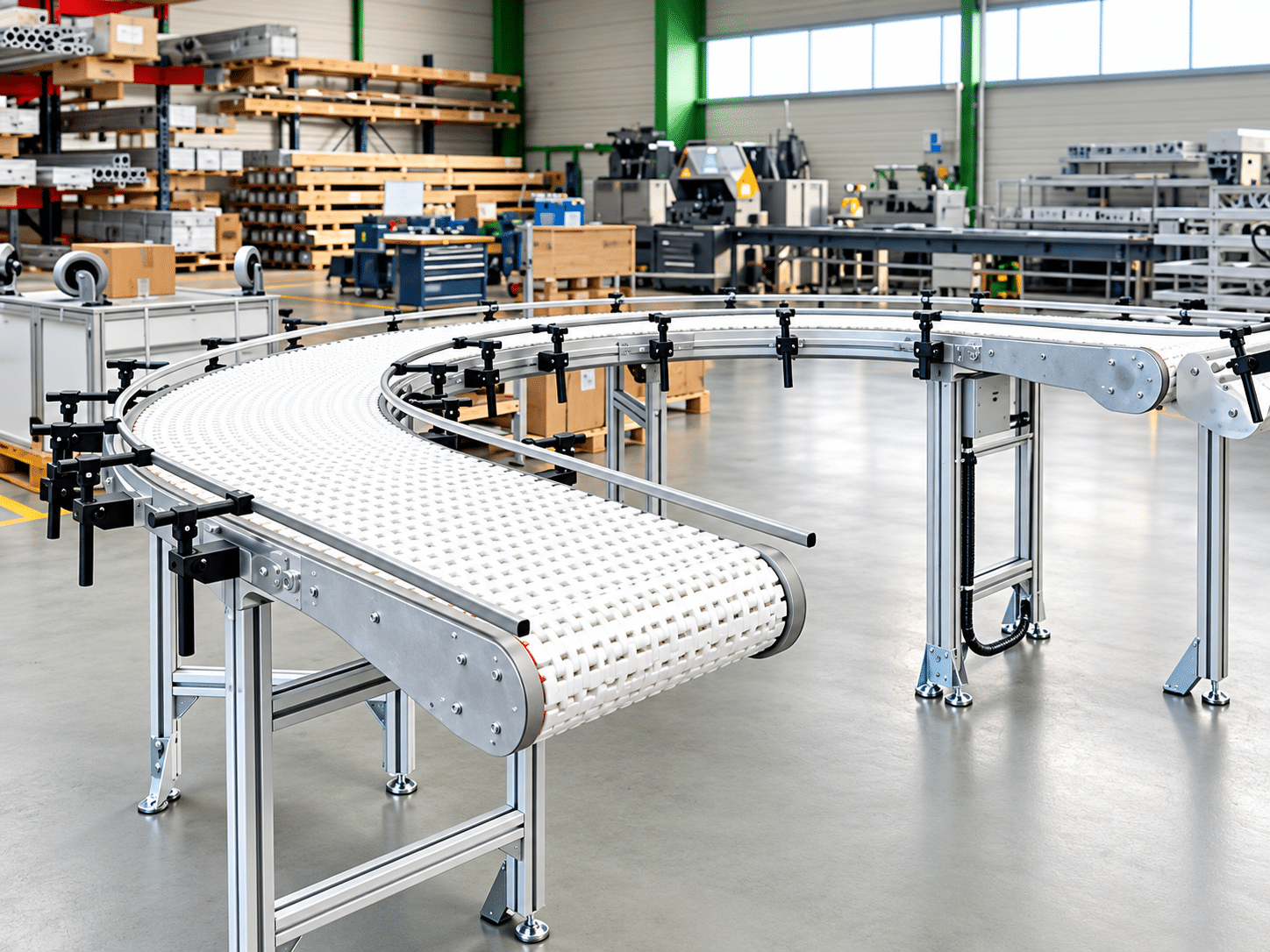

Une courbe ascendante à 180°
L'un des principaux éléments de cette réalisation est sa courbe ascendante à 180°.
Elle permet de modifier simultanément la direction et le niveau du flux produit tout en limitant l'emprise au sol de l'installation.
Une chaîne modulaire à adhérence est utilisée afin d'accompagner les produits pendant cette phase ascendante.

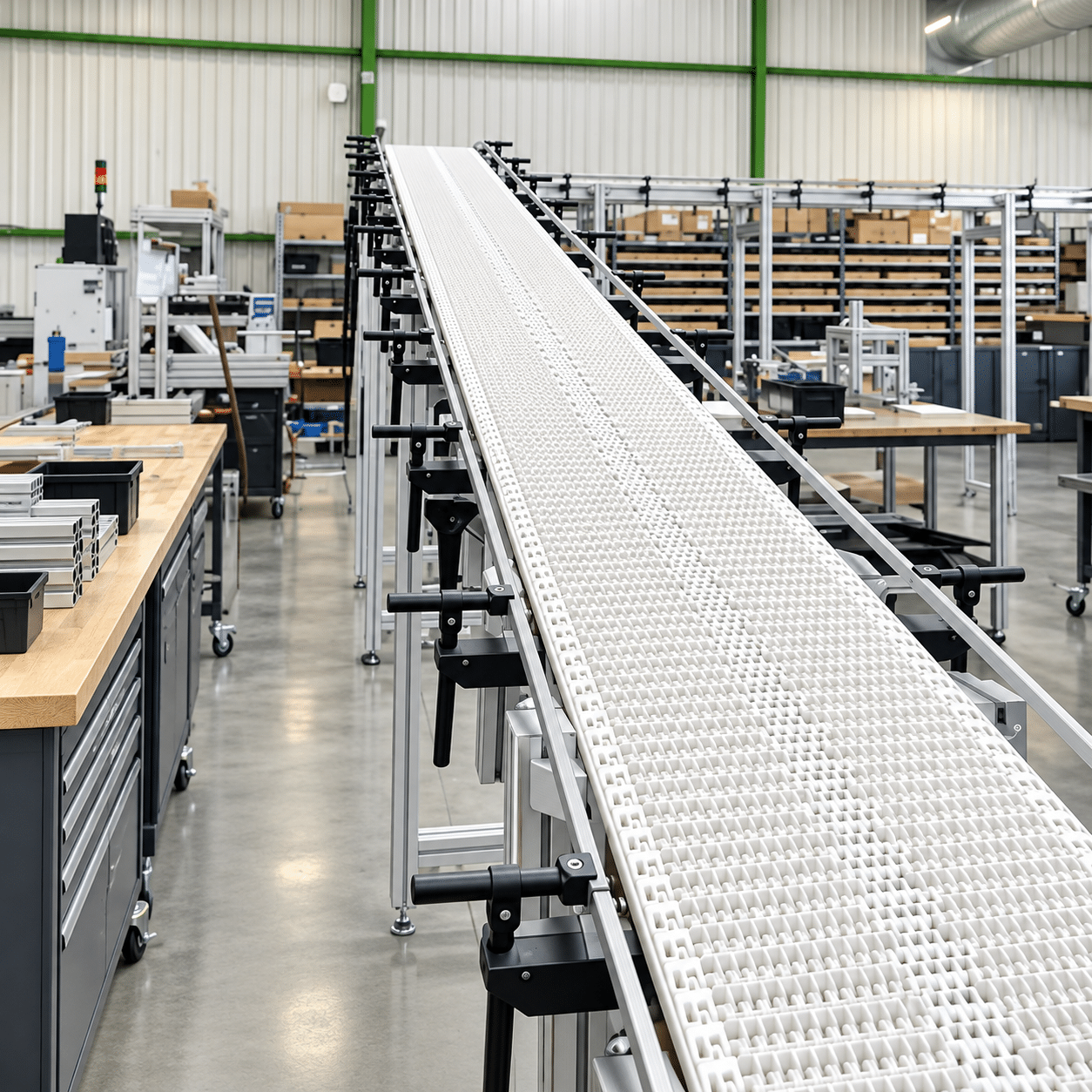

25 mètres de convoyage avec un seul entraînement
La ligne développée atteint environ 25 mètres de longueur avec un seul entraînement.
Cette architecture permet de limiter le nombre de motorisations nécessaires sur la ligne et de simplifier l'intégration mécanique et électrique de l'ensemble.
Une largeur de convoyage de 420 mm
La configuration retenue utilise une largeur de 420 mm.
Cette surface de transport permet d'accueillir des produits nécessitant un appui important et stable pendant leur déplacement.
Le VarioFlow Belt peut notamment convenir au transport de :
- sachets et emballages souples,
- barquettes,
- produits emballés sous film,
- produits délicats,
- produits instables,
- produits rigides,
- ou encore de produits de grande dimension.
Une vitesse pouvant atteindre 32 m/min
Notre installation est configurée pour atteindre une vitesse de convoyage de 32 mètres par minute.
La vitesse peut être adaptée aux contraintes du process, aux caractéristiques du produit transporté et aux équipements situés en amont ou en aval du convoyeur.
Voir en vidéo 👇
En consultant cette vidéo, vous acceptez la politique de confidentialité de Youtube.
Vous avez un projet VarioFlow Belt ?
Chaque produit et chaque ligne possèdent leurs propres contraintes.
Dimensions, poids, cadence, accumulation, changement de niveau, courbes ou environnement de production : notre équipe étudie ces paramètres afin de définir une configuration adaptée.
Vous souhaitez intégrer un VarioFlow Belt ou faire évoluer votre système de convoyage ?
👉 Contactez nous pour étudier votre projet.
FAQ - NOTRE RÉALISATION VARIOFLOW BELT
Quelle est la longueur de cette installation VarioFlow Belt ?
Cette réalisation représente environ 25 mètres de convoyage.
Quelle est la largeur du convoyeur ?
La largeur utilisée sur cette installation est de 420 mm.
Quelle est la vitesse du VarioFlow Belt installé ?
Notre configuration peut atteindre 32 m/min.
Combien d'entraînements sont utilisés ?
Cette installation fonctionne avec un seul entraînement.
Le convoyeur peut-il transporter des produits dans une montée ?
Oui. Sur cette réalisation, une chaîne modulaire à adhérence est utilisée sur une courbe ascendante à 180°.
Qui fabrique le VarioFlow Belt ?
Le système VarioFlow Belt est développé par Bosch Rexroth. Notre rôle consiste à étudier, concevoir et intégrer la solution selon les contraintes du projet.
